用于電纜現場檢測與狀態診斷的新型測試設備
執行標準：DL/T 1576，IEC 60270
- 最新半導體技術
- 最新的激光控制技術
- 先進的數字式信號處理器和濾波技術
注：關于產品購買、技術維護等服務，歡迎致電!

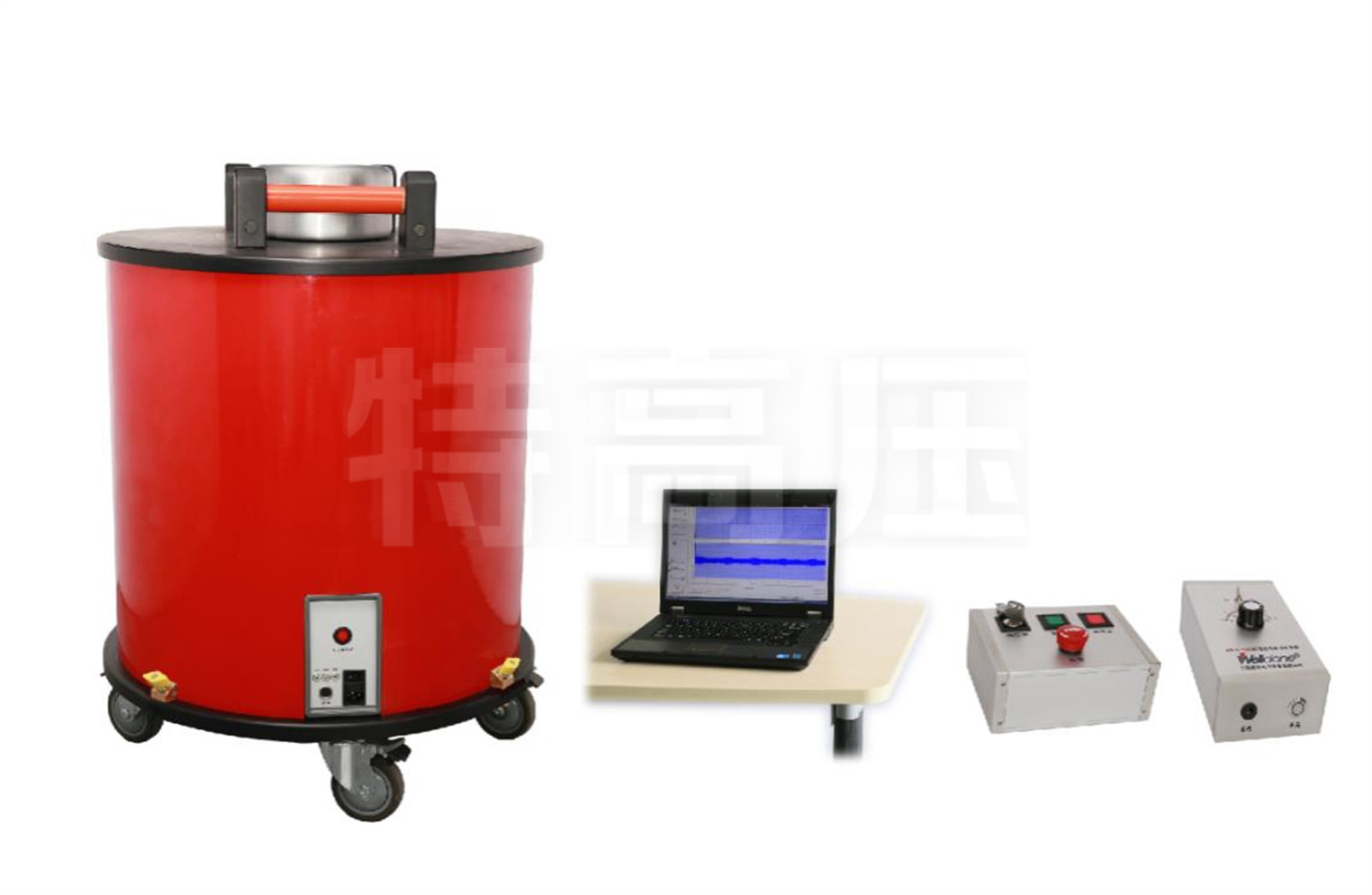

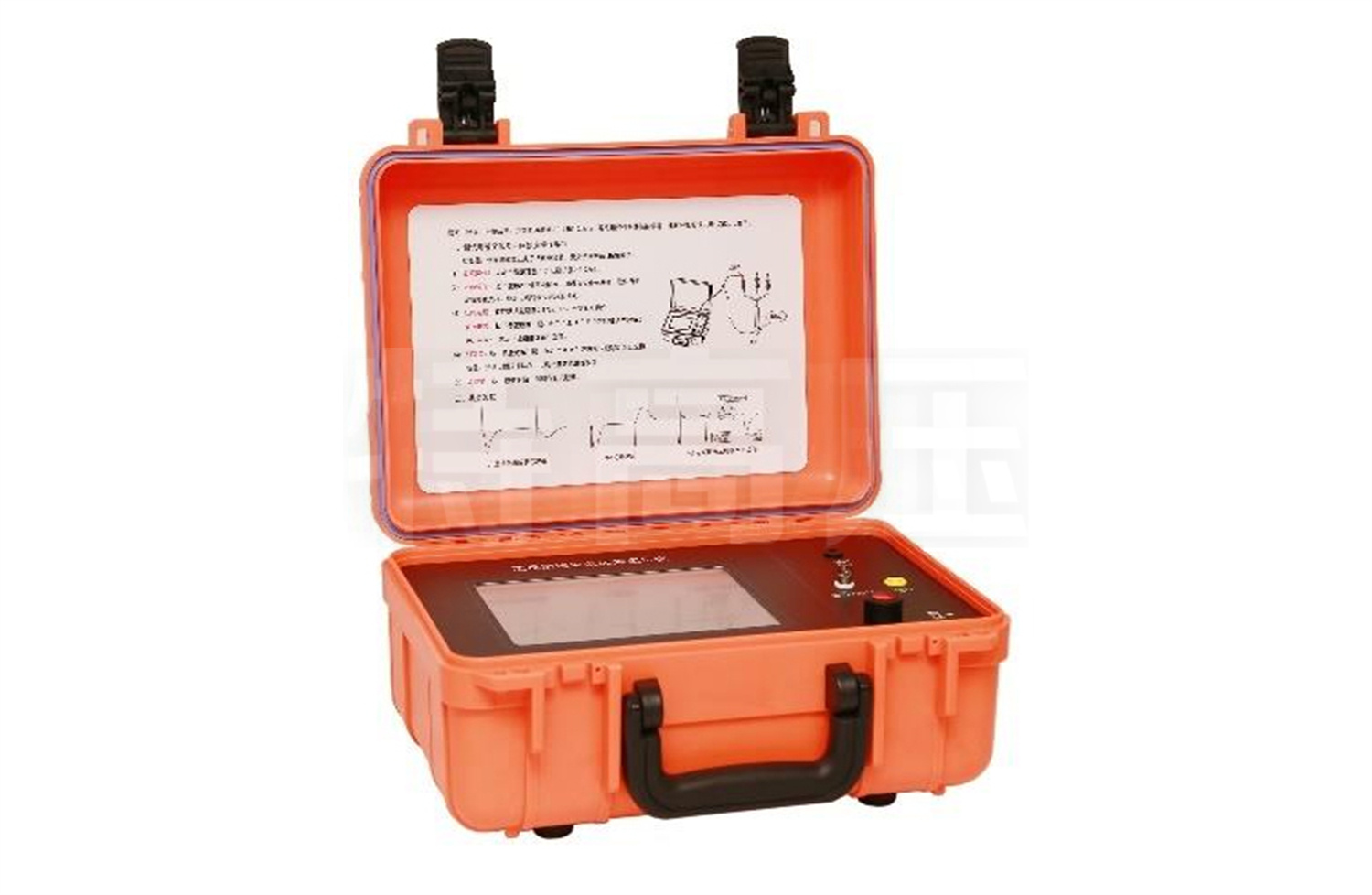

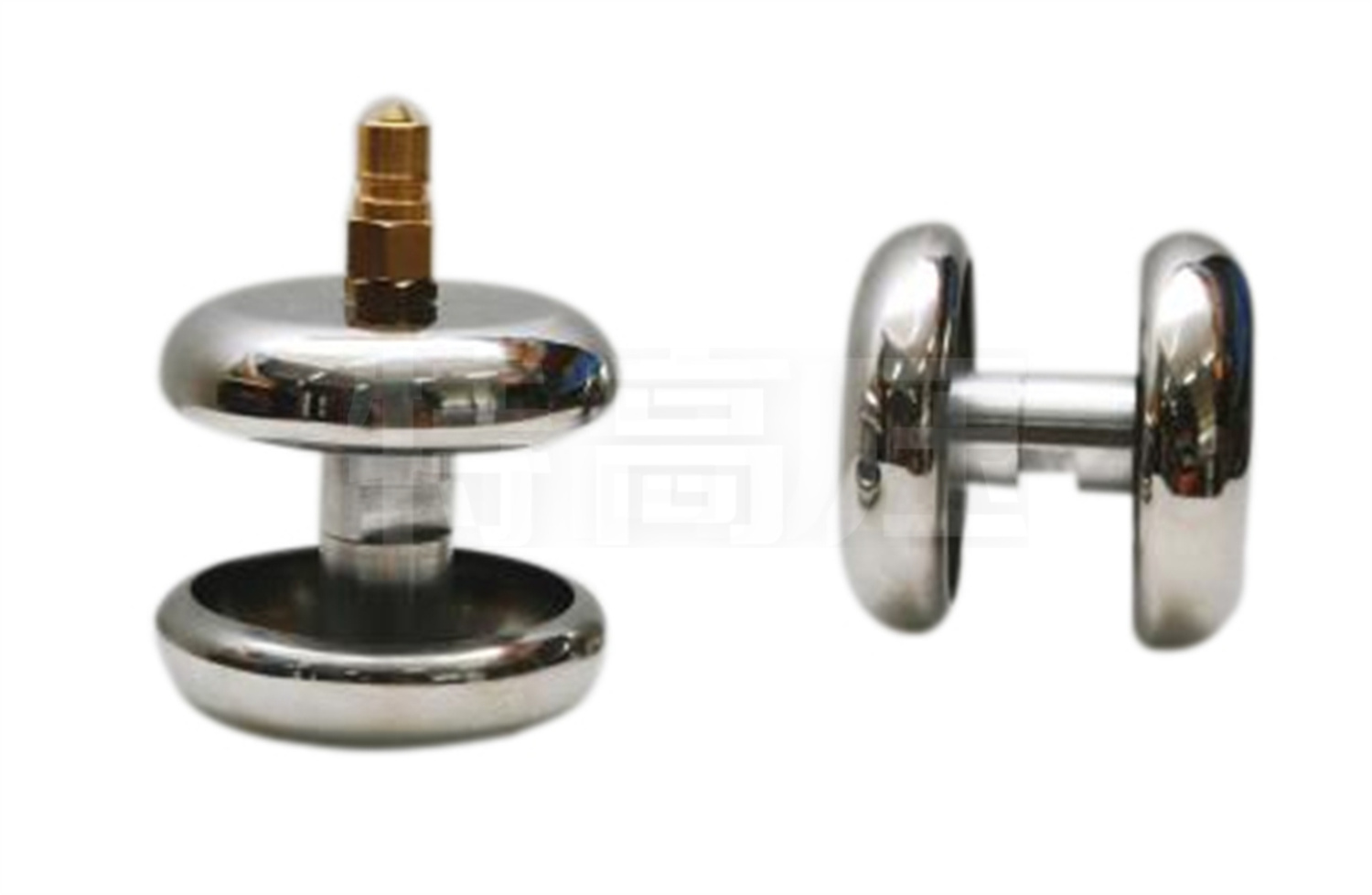

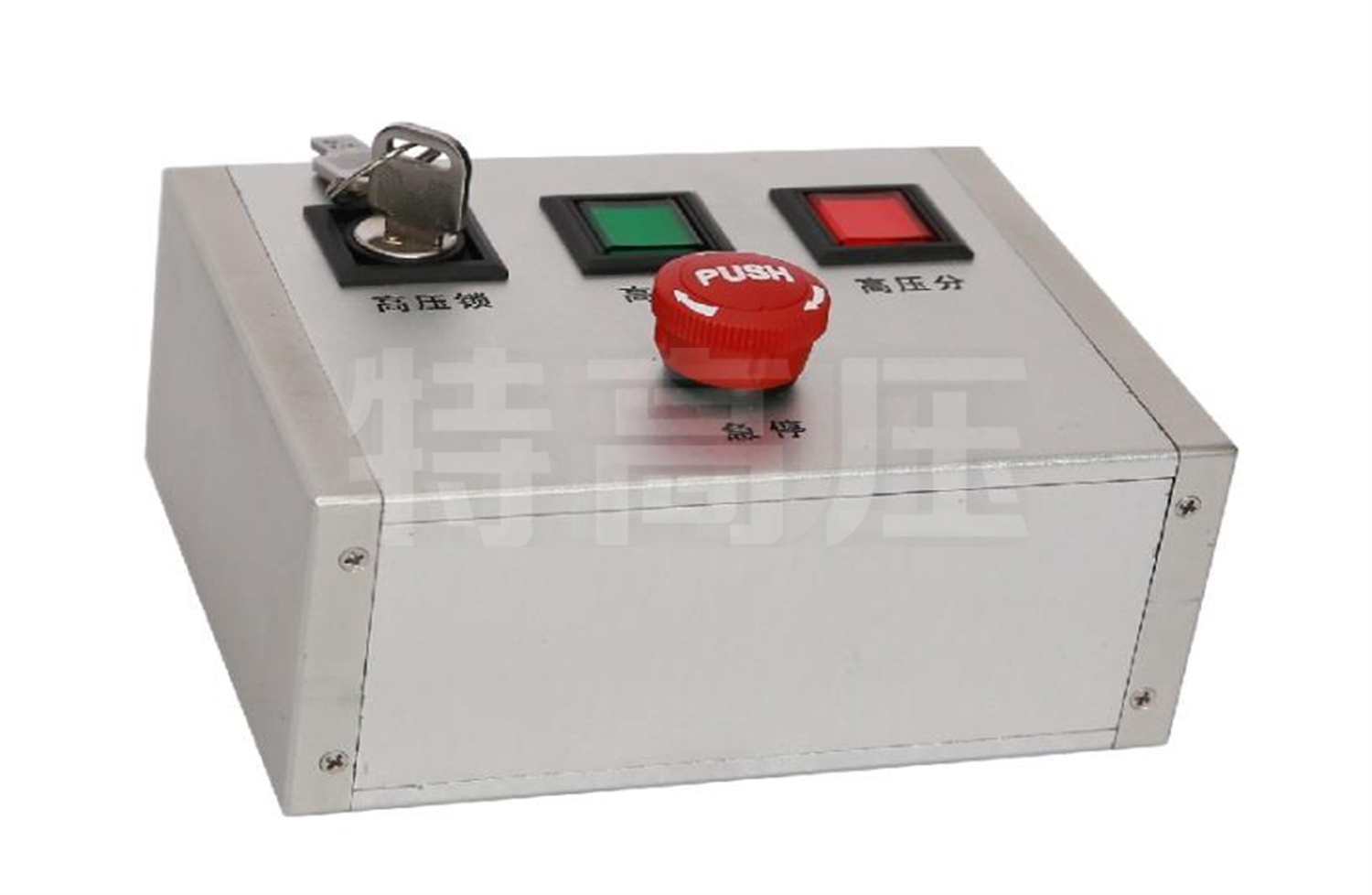

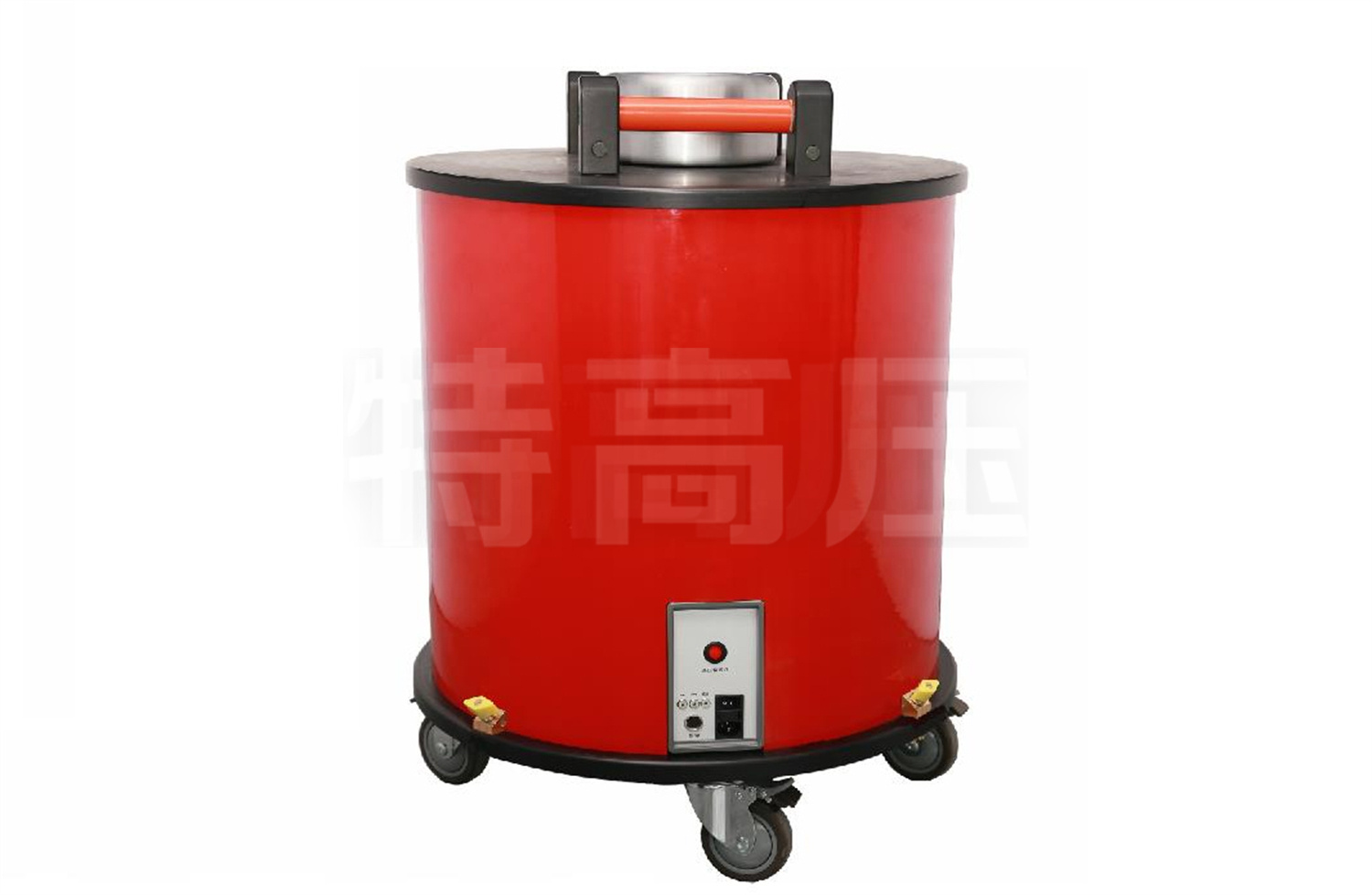

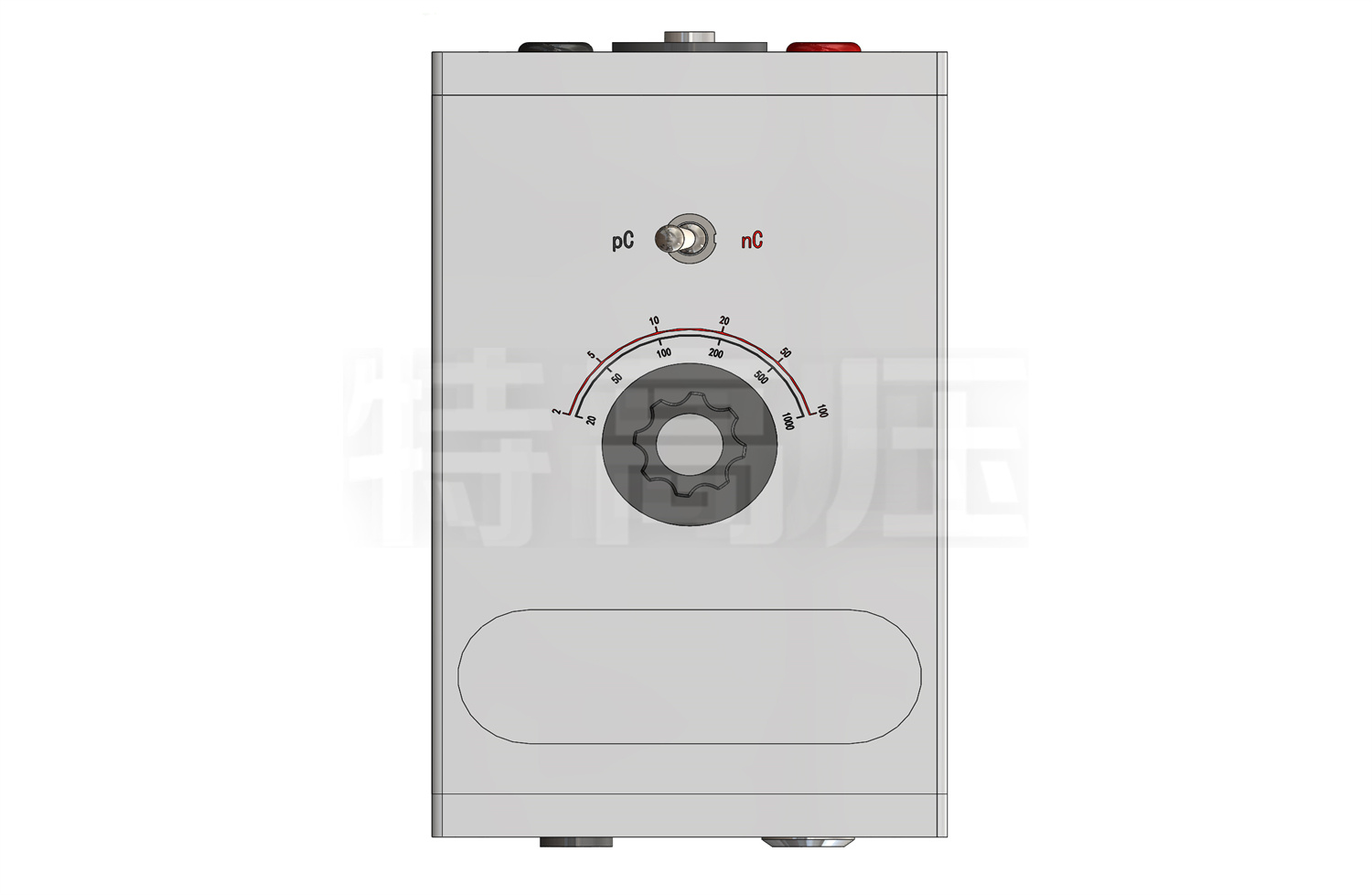

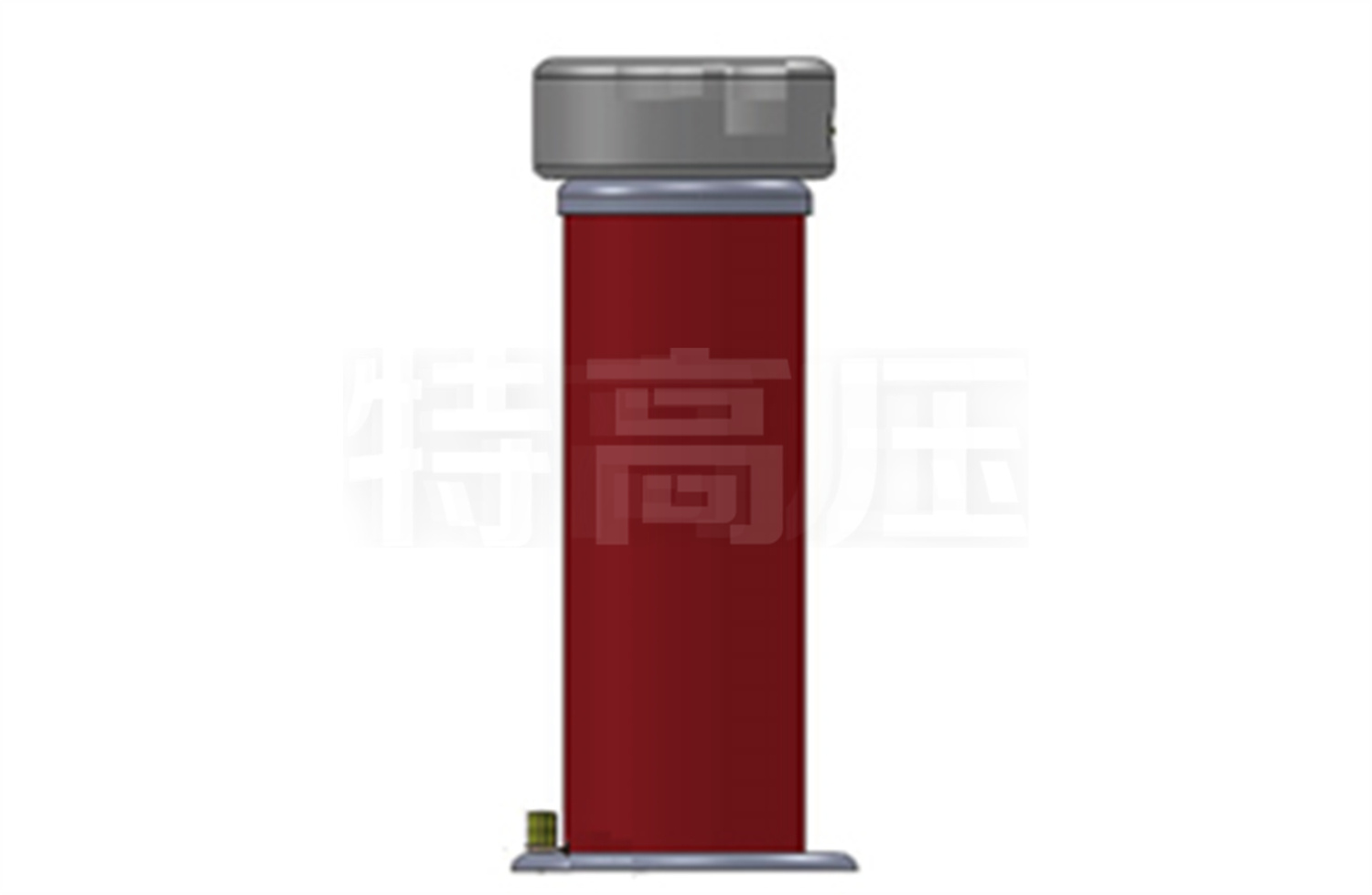

UHV-505 阻尼振蕩波狀態檢測系統是一種用于電纜現場檢測與狀態診斷的新型測試設備，具有簡單實用、體積小、便于運輸、可在交流電壓條件下對電纜進行非破壞性試驗、絕緣性能檢測與評估手段多樣化等特點。采用阻尼交流電壓(Damped AC Voltage，簡稱 DAC) 耐壓試驗與局放檢測相結合的方式， 為發現電纜線路絕緣中潛在缺陷提供了有效手段。此外，借助介質損耗現場測量技術，可進一步實現電力電纜絕緣老化程度的狀態評估。
本系統在測試過程中產生的阻尼交流電壓最高可達30kV，并結合先進的系統硬件與系統軟件來進行診斷，新版軟件可在有網絡的條件下將測試數據上傳至云端，以便于進行遠程的數據分析。
產品別稱：振蕩波檢測系統，阻尼振蕩波狀態檢測系統
產品參數
主要技術指標
| 項目 | 技術指標 |
| 供電電源 | 220VAC±10% ，50Hz |
| 振蕩波輸出最大電壓 (峰值) | 30kV、60kV |
| 振蕩頻率范圍 | 20Hz ~ 500Hz |
| 測試電纜長度范圍 | 200m ~ 20km |
| 高壓充電電流 | 8mA |
| 高壓開關 | 觸發方式： 激光觸發高壓開關 |
| 高壓開關特性 | 導通時間： 1μs |
| 開關導通電阻： 小于1Ω | |
| 光纖通信 | |
| 局放測量范圍 | 1pC ~ 100nC |
| 局放水平檢測與帶寬 | 符合國際電工委員會IEC60270標準 |
| 局放定位帶寬 | 150kHz ~ 45MHz自動調節 |
| 局放定位測量精度 | 電纜全長1 % (最小分辨率2m) |
| 介質損耗測量范圍 | 0.1% ~ 10% |
| 局放實時采樣率 | 100MHz |
| 局放采樣存儲深度 | 32MB (可記錄300ms數據長度) |
| 控制方式 | 無線控制， 有線控制 |
| 局放校準模式 | 自動/手動 |
| 阻尼振蕩波實現 | 自動升壓， 自動生成阻尼振蕩波電壓 |
系統軟件主要功能
| 軟件信息記錄界面 | (1) | 記錄時間日期 |
| (2) | 可登記用戶基本信息：試驗人員 | |
| (3) | 試驗電纜基本信息：包括試驗電纜站名、電纜型號、長度、接頭、運行歷史等 | |
| 軟件主要功能 | (1) | 全中文操作界面 |
| (2) | 支持一鍵加壓、自動校準、一鍵分析 | |
| (3) | 方便直觀設置電壓幅值， 控制自動升壓和振蕩波產生 | |
| (4) | 多終端WEB瀏覽云端試驗數據功能(需網絡支持) | |
| (5) | 基礎數據參數云端服務自動同步功能(需網絡支持) | |
| (6) | 自動顯示振蕩波電壓幅值、振蕩頻率和采樣時間寬度 | |
| (7) | 自動顯示介損數值 | |
| (8) | 自動顯示最大局放量 | |
| (9) | 存儲振蕩波形和局放波形 | |
| (10) | 局放波形可以現場放大， 進行局放源點初定位 | |
| (11) | 自動或手動分析檢測數據自動生成局放定位圖，自動生成統計報表 | |
| (12) | 自動生成局放統計圖譜， 如Q-φ圖、 N-φ圖等 |
注：
1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。
2.了解更多特高壓產品信息請進入 產品中心 。服務熱線：400-016-1896
產品特征
- 1、最新半導體技術；
- 2、最新的激光控制技術；
- 3、先進的數字式信號處理器和濾波技術；
- 4、先進的無線網絡控制技術；
- 5、新版軟件可在有網絡的條件下將測試數據上傳至云端，以便于進行遠程的數據分析；
產品證書
企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2016質量管理體系要求、GB/T24001-2016環境管理體系要求、GB/T45001-2020職業健康安全管理體系要求。
