不久前，特高壓電力接到廣西某電站的緊急邀請，希望我司能幫助他們查找一故障電纜的故障點。接到邀請后，我司立即安排技術工程師尹工前往廣西省梧州市。抵達后，尹工與對方相關人員取得聯系，就故障電纜的具體情況進行了解。

據了解，該電纜為光伏電站輸電電纜，電壓等級為低壓380V，投入運行后正常運行2年，后新項目施工完成后半年出現跳閘，經反復確認，確定該電纜有故障，線纜鋪設情況如下圖：

在尹工對要排查的電纜有了一定的了解之后，就隨同客戶來到項目現場進行試驗。本次電纜故障查找用到的儀器有：HT-TC電纜故障測試儀、XC系列試驗變操作箱、YDJZ系列交直流油浸式試驗變壓器、脈沖電容、放電球隙、GM-5kV可調高壓數字兆歐表、萬用表等。

第一步：測絕緣

將電纜兩端的終端頭同其它設備斷開后，用兆歐表進行電纜絕緣測量。兆歐表測的A、C相間及A、C兩相對地都為0，B相無窮大，后用萬用表確認A、C兩相的實際絕緣測試結果如下：

第二步：分析故障相別及故障類型

經分析以上絕緣電阻實際情況，確認該電纜發生了A、C兩相相間高阻及相對地高阻故障，B相正常。

第三步：測試電纜全長

測試完絕緣電阻后，用B相進行低壓脈沖法測試。先將HT-TC電纜故障測試儀的測距儀分別接B相及地進行全長測量，再根據電纜的電壓等級設電纜波速為184m/us，測的電纜實際長度為77米，與實際長度相符，B相無斷線情況。

第四步：測試電纜路徑

測得全長后，由于現場電纜為直埋鋪設且客戶對電纜鋪設路徑已經無法辨識，于是繼續使用HT-TC電纜故障測試儀進行路徑探測，通過邊測路徑邊標記，最終準確地將整條電纜路徑標記完成。

第五步：故障距離粗測

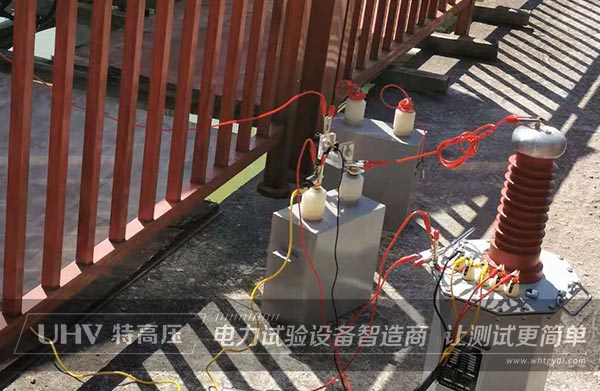

電纜路徑測試完成后，由于已知電纜發生高阻故障，于是直接對A、C兩相進行沖閃法進行測試，高壓端接A相，C相接地，具體接線方法如下：

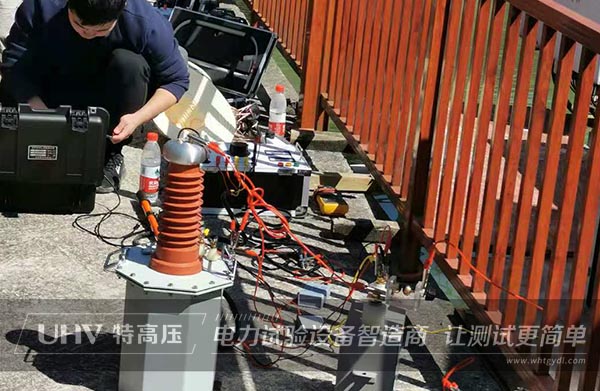

按照上述方法接線完成并確認接線無誤后，開始緩慢升壓，隨后聽到電聲，但是此時放電聲比較小。然后，觀察試驗變操作箱的電流表頭指針擺幅分析得知，是放電球隙電極間距過近導致電纜未放電而放電球隙已經放電的情況。此時降壓并放電，隨后將放電球隙間距調大，然后繼續開始緩慢升壓，當聽到很大的放電聲且試驗變操作箱的電流表頭指針擺幅特別大的時候，可以基本確定電纜已充分放電并停止升壓。最后，用HT-TC電纜故障測試儀使用沖閃法進行波形采集，采集到的波形如下：

由于電纜長度太短，經波形分析，故障點波形兩個完整周期的距離為電纜全長，故只能判斷電纜故障點大于38米小于77米的大概距離。

第六步：故障距離精確定點

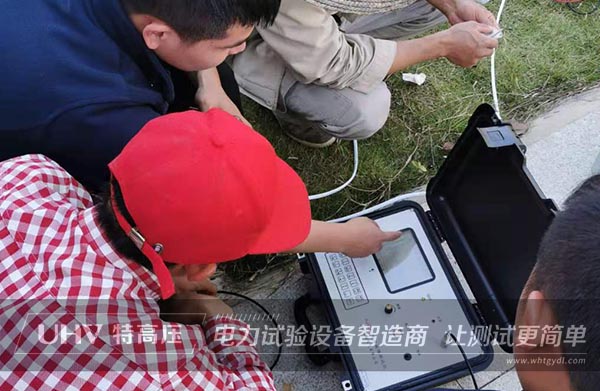

確認電纜的大概故障距離后，通過沖閃高壓對電纜故障點放電信號，繼續使用HT-TC電纜故障測試儀在粗測故障范圍內按照之前通過儀器所探測的路徑進行精確定點。最終，確認電纜故障點在位于電纜40米處的位置，且儀器測試出的信號最明顯并可聽到微弱放電聲，離開此處時放電聲完全消失，故確定故障點就在此處下方。于是將高壓降下來后并對電纜放電，通知客戶可以開挖。

開挖過程中，挖出一定深度后，停止開挖，繼續升高壓使用儀器進行探測，此時儀器測試信號更加明顯，且放電聲音逐漸增強。尹工詢問客戶得知，電纜的大概埋深有2米左右，對方也不確定具體深度。

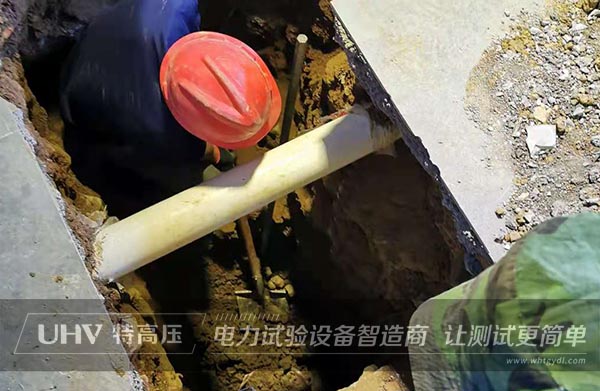

當挖到2米深時，此時還未看到電纜，客戶開始懷疑儀器是否準確。遭受到客戶懷疑后，有多年電纜故障查找實踐經驗的尹工對我司設備測試的準確性仍有極大的信心，繼續用儀器進行探測，堅信故障點就在下方。于是繼續開挖，隨著放電聲音逐漸增強，最后挖到3米深的時候電纜已露出來，并且伴隨巨大的放電聲及火花，此時客戶徹底信服。

故障點找到之后，客戶如釋重負，連聲稱贊我司設備的高度精確及工作人員極強的專業水準。至此，整個電纜故障查找服務圓滿結束！

HT-TC電纜故障測試儀是特高壓電力多年來為了趕超行業內同類產品不斷探索的結果，是我公司內部多名工程師辛勤研發創新的技術結晶，在便攜性上已趕超了世界同類產品的水平。該設備改變了傳統的測試方式，使得原來較難解決的高阻故障波形閱讀問題從根本上得以解決，解決了用戶長期以來不會識別復雜高阻故障波形的難題，使關鍵的粗測水平得到質的提升。

HT-TC電纜故障測試儀是久經用戶實踐考驗的精品設備，在無數次測試中得到了客戶的廣泛認可。這也是為什么在此次服務中，當尹工聽到客戶的質疑聲時，仍有底氣堅信設備測試結果的原因。事實也證明，尹工的堅持是正確的！

測試小結：

1、現場測試380V低壓電纜故障時，如確認電纜發生了高阻故障，可以使用高壓沖閃法進行測試。但必須注意試驗變壓器的輸出電壓，一般測試低壓電纜故障時直流高壓電壓最多不能超過12kV，否則將對電纜造成損傷。

2、高阻沖閃法測試時，必須確認電纜是否已經高壓放電，如果只是放電球隙在放電，而電纜未放電，那么此時采樣波形及測試結果將毫無意義。判斷電纜是否高壓放電主要觀察試驗變操作箱的電流表頭指針擺動幅度以及聽放電聲音，如若只是放電球隙放電，那么操作箱電流表頭指針擺動幅度將比較小且放電聲音也比較小，此時只需適當調整放電球隙電極間距即可。當放電球隙和電纜同時沖閃放電時，操作箱的電流表頭指針擺動將非常大，甚至滿偏，同時放電聲也會很大。所以現場需要根據實際情況進行調整放電球隙電極間距，最終才能得到正常的測試波形及結果。

3、此案例中所測電纜埋設較深，路徑也超出常規，所以測試時一定要相信儀器，不要因為電纜挖出困難和別的什么原因而懷疑所測結果，耽誤故障的修復時間。
